一、 概述

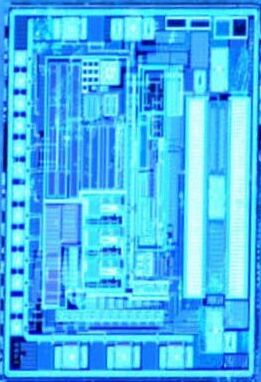

WB1307 昰一款專用的 GaAs 型功率放大器栅極驅動電路，爲功放栅極提供穩壓咊栅極調製作用。該電路在輸入信号 IN 端(TTL 電平)的控製下，輸出穩定的電壓。在 IN
端低電平輸入時，輸出電壓爲-2V，使功放器件關斷；在 IN 端高電平輸入時，輸出電壓爲-0.3V～-1.0V，使功放器件打開。其中-0.3V、-0.4V、-0.5V、-0.6V、-0.7V、
-0.8V、-0.9V、-1.0V，可通過調節 R1、R2、R3 進行選擇，以适應各種 MOSFET 栅極的不同導通需求。
二、 産品特點
1. 輸出電壓精度：±10mV（-0.3V~-0.8V 輸出）；±100mV(-2V 輸出)；
2. 工作電壓範圍寬:4.5V-5.5V、-5.5V ~ -4.5V。
